Tout savoir sur la géodétection : le guide essentiel

Qu’est ce que la géodétection ?

La géodétection est une technique permettant de détecter et localiser les réseaux enterrés sans recours à des techniques intrusives. Il existe plusieurs types de réseaux enterrés, rangés dans deux catégories bien spécifiques :

• les réseaux sensibles (Gaz/Hydrocarbures, Produits chimiques, Électricité, Éclairage, Chauffage Urbain)
• les réseaux non sensibles (Assainissement, Eau Potable et Télécom)

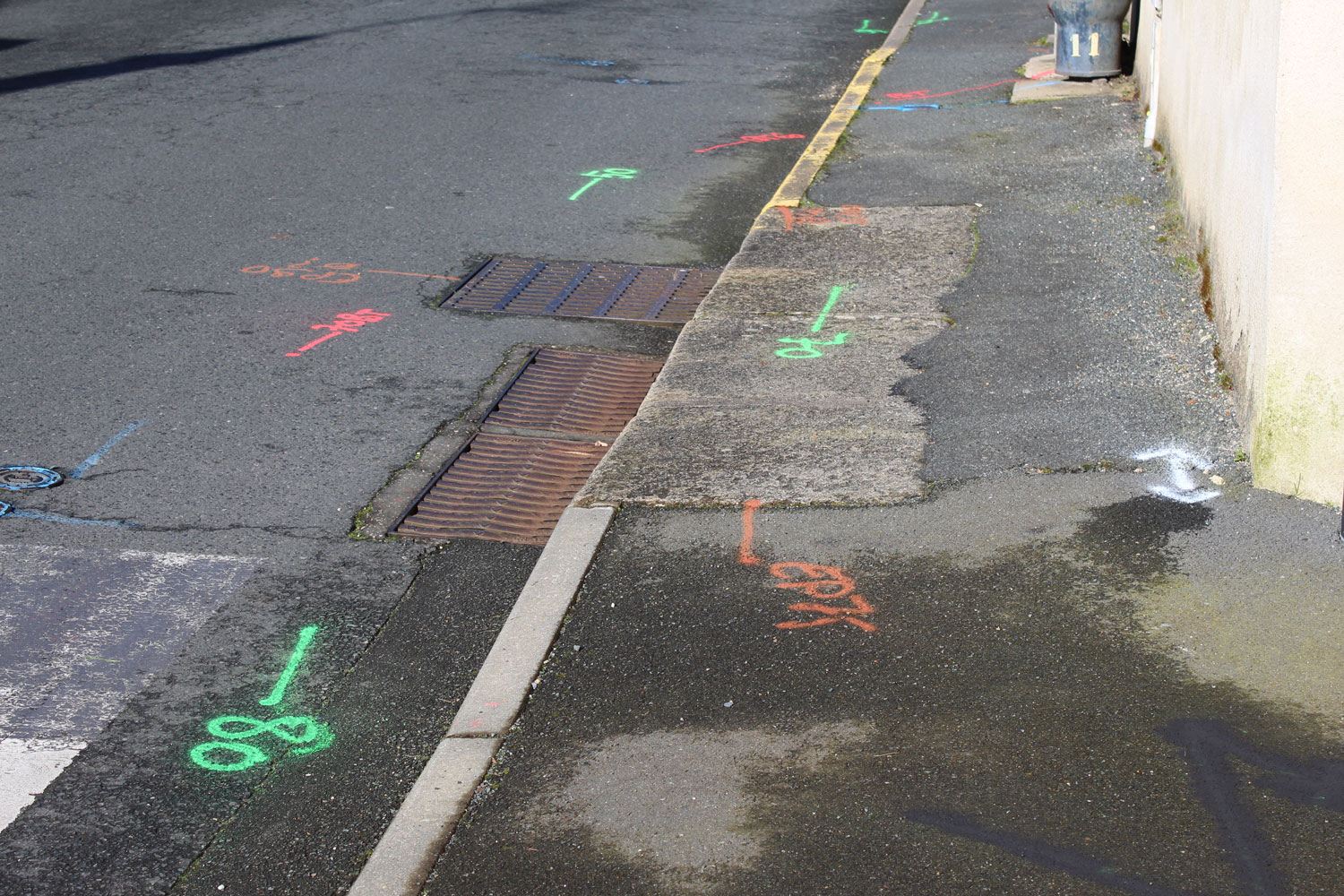

L’objectif de la géodéctection est de matérialiser précisément l’ensemble des réseaux enterrés existants dans une zone dans laquelle des travaux sont prévus. Cette matérialisation est cruciale, permet de limiter tout endommagement et de fait d’éviter tout accident humain, matériel ou environnemental.

Les différents domaines d’applications de la géodétection

La détection des réseaux enterrés souterrains possède plusieurs domaines d’applications. Lors des travaux de voirie : en amont de travaux tels que l’effacement et/ou le déploiement de réseau.

• Lors de la construction de bâtiment, afin de connaître l’encombrement des sols et d’éviter tout risque d’endommagement.
• Lors d’études pour des futurs emménagements urbains par exemple, les opérations de localisation de réseaux enterrés permettent d’avoir une meilleure connaissance des infrastructures souterraines et donc une meilleure connaissance des contraintes existantes.
• Dans le domaine de l’ingénierie, notamment dans le cadre de sondages intrusif. Unegéolocalisation des réseaux dans un périmètre restreint, permet une meilleure sécurisation des futurs points de sondage.
• Lors d’une vente ou division parcellaire, le propriétaire est tenu d’avoir des réseaux d’assainissement aux nomes. Il donc indispensable dans connaitre son tracé et sa localisation.

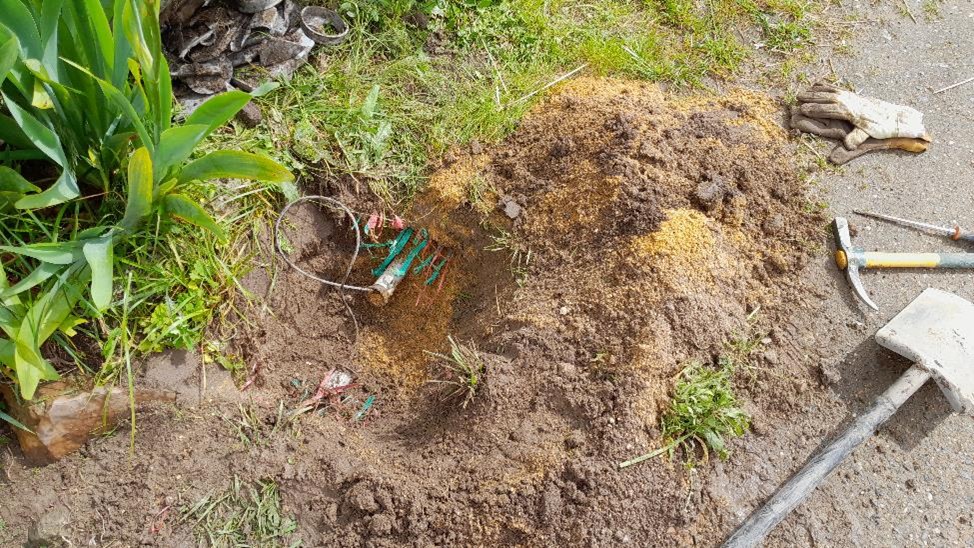

• Lors de l’installation d’une fibre optique par un opérateur, les chambres d’accès ou les fourreaux peuvent être cachés, inaccessible ou endommagés (point de blocage). La détection de réseaux peut permette de lever ces incertitudes.

Zoom sur les techniques utilisées pour la détection des réseaux enfouis

Le géoradar par impulsion éléctromagnétique

Utilisé principalement pour la localisation des réseaux non conducteur (GAZ / EU /EU / AEP / CU).Le Géoradar est une méthode géophysique utilisée pour la prospection subsurface. Cette technologie utilise des impulsions électromagnétiques émises par une antenne (type sonar).

Le signal est envoyé dans le milieu étudié et les ondes réfléchies aux différentes interfaces ou obstacles rencontrés sont mesurées par un système d’acquisition. Le système est contrôlé par une unité centrale permettant l’affichage en temps réel des images générées lors du déplacement de l’antenne. Un profil vertical est généré en continu et directement interprétable sur le terrain. Les informations sont enregistrées pour un traitement informatique ultérieur.

Ces méthodes non destructives assurent une fiabilité importante dans la détection de réseaux et ouvrages enterrés. Cependant, ils n’assurent pas un résultat garanti et requièrent une vigilance quant à leurs interprétations.

L’appareil de radiodétection électromagnétique

Généralement utilisée sur les réseaux conducteurs (Électrique, Éclairage, SLT, Télécom). Cet appareil est composé d’un récepteur et d’un générateur.

Il peut être utilisé : En mode PASSIF : le récepteur reçoit les signaux émis spontanément par les réseaux (ex : réseaux électriques sous tension). Le trajet du réseau peut ainsi être suivi. En mode ACTIF : un système émetteur induit un courant de fréquence spécifique, choisi par l’opérateur, dans le réseau à détecter (celui-ci doit être conducteur). Le détecteur est paramétré selon la même fréquence, le trajet du réseau peut ainsi être suivi en surface.

Deux méthodes d’induction sont possibles :

• Le système émetteur est branché au réseau à détecter : celui-ci doit être conducteur, et proposer un accès physique à l’opérateur.
• Le système émetteur est posé à l’aplomb du réseau à détecter : le courant est induit dans le sol, puis dans le réseau (qui doit être conducteur).

L’Aiguille détectable : introduction d’une aiguille dans le fourreau.

Généralement utilisé pour les réseaux fibre optique. Lors de nos investigations nous ouvrirons les accessoires de réseaux afin d’y insérer une aiguille dans les fourreaux. Un générateur émettra un signal identifiable par le détecteur. L’opérateur pourra repérer le tracé jusqu’au prochain accessoire. Cette méthode est surtout utilisée pour les fourreaux vides et les réseaux de fibre optique.

Les réglementations et responsabilités en vigueur en 2024

Depuis 2012, les chantiers à proximité des réseaux ont l’obligation de détecter les réseaux avant tout travaux selon la « réforme anti-endommagement DT – DICT ». Depuis le 1er Janvier 2018, les responsables de projets de travaux doivent recourir à des prestataires certifiés en localisation des réseaux / détection / Géoréférencement.

La certification est une procédure destinée à faire valider par un organisme indépendant le respect du cahier des charges d’une organisation par une entreprise. De plus, les travailleurs doivent être formés aux techniques de géodétection et aux procédures de sécurité pour éviter tout accident.
